產品概述：

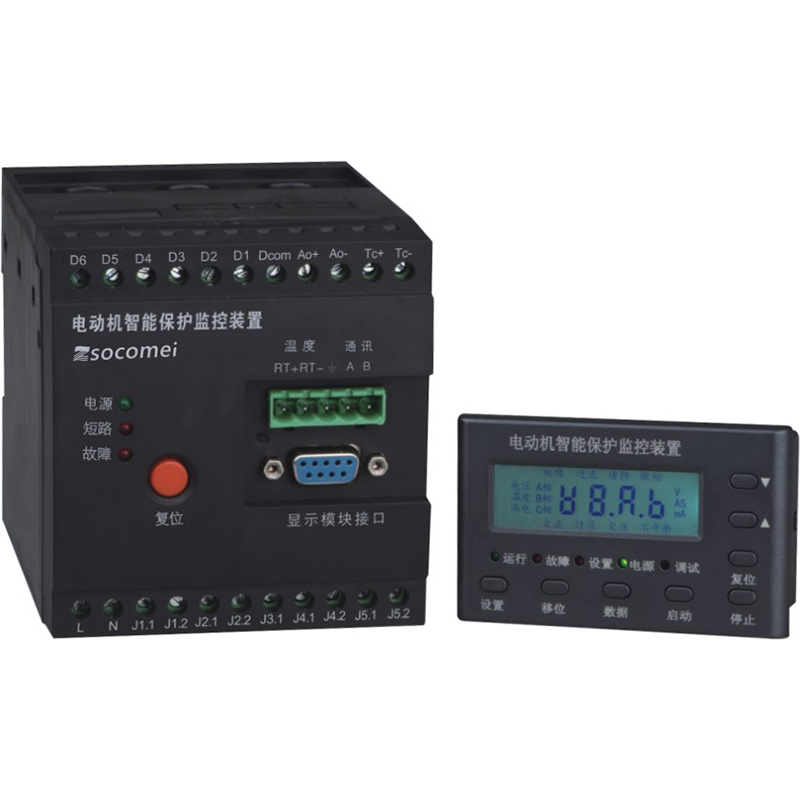

電動機保護測控裝置，是智能化、網絡(luò )化、數字化、檢測監控、保護于一體的高新技術產品。將先進的網絡(luò )通訊技術和分布式智能技術溶入MCC控制中心，從而為工業生產過程控制提供了科學有效的現場保護，測控單元。保護功能：短路、堵轉、接地、不平衡、缺相、過載、欠載、過壓、欠壓、欠功率、tE時間保護、起動加速超時等多種數字式保護功能?？刂乒δ埽嚎商峁?/span>4路可編程繼電器輸出，滿足直接起動、雙向起動、星、三角起動、自藕壓降起動、電阻壓降起動等起動方式。擴展功能：R485通訊、4-20mA模擬量電流輸出、晃電自起動、可編程開關量、PTC保護、有功功率、無功功率、三相電壓、功率因數、模擬量輸入保護等。精度：三相電流精度優于1.0%，4-20mA電流輸出精度優于0.3%FS，零序互感器技術參數：37.5mA/22mV。

技術參數：

1、保護功能：對三相電流過流保護、工作電壓保護、漏電保護、三相不平衡保護、斷相保護、堵轉保護、短路保護、欠載保護保護、啟動超時保護、接地故障保護、接觸器狀態的實時監測保護。各種功能具有相互獨立，相互之間操作互不影響。

2、控制功能：直接起動、直接旁路起正反轉起動、星三角起動、變壓器自耦起動、軟起動器起動、遠程起動、多方起動控制。

3、顯示監測：運行狀態、三相電流、電壓、漏電電流、故障信息等

4、設定功能：可對額定電流設定、啟動時間設定1-250、啟動方式設置、啟動方式轉換時間的設置、通訊地址1-255、過載保護的設定、堵轉保護、不平衡保護、接地保護、短路保護、漏電保護、欠載保護、過壓保護、欠壓保護、20MA對應值的設定、溫度保護、模擬量保護的設定、外部故障、控制繼電器J2、控制繼電器J3、控制繼電器J4、。

5、電流規格

保護器的電流規格分為以下：1A、6.3A、25A、63A、100A、250A、630A。電流小于100A時，電機電纜線可直接穿過保護器自帶的電流互感器，當電流大于100A時采用外置的電流互感器，電機電纜線穿過外置的電流互感器，互感器輸出的二次線穿過保護器自帶的電流互感器。
