產品概述：

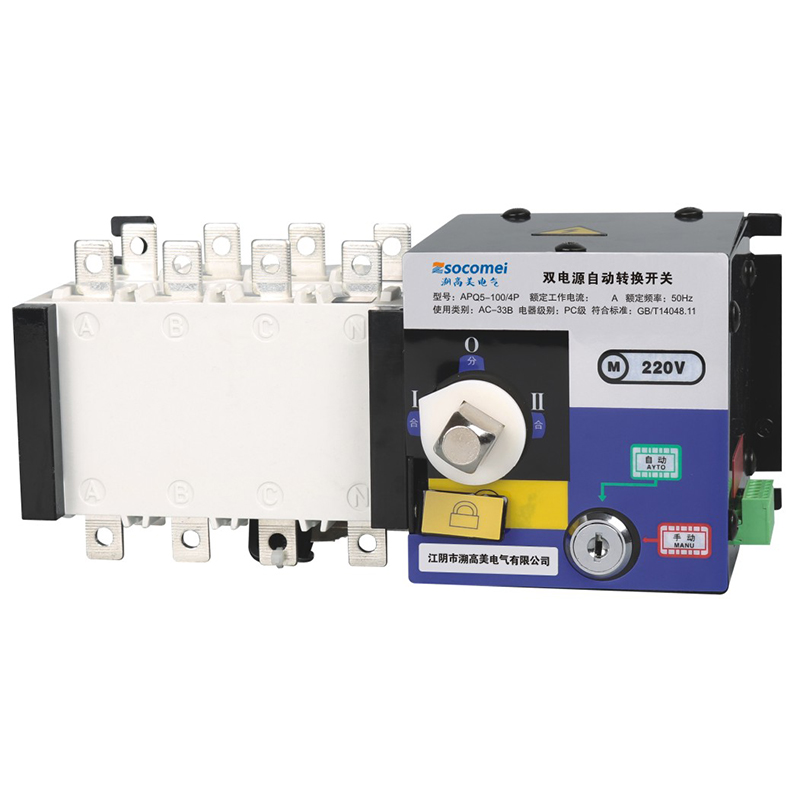

   SATSY-5自動轉換開關主要用于交流50Hz，額定工作電壓400V，額定電流16A 至3200A 的配電或電動機網絡(luò )中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通和分斷電路的隔離之用。

產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。

技術參數：

● 采用雙列復合式觸頭＼橫拉式機構＼微電機預儲能及微電子控制技術，基本實現零飛??；

● 采用可靠的機械聯鎖和電氣聯鎖，執行元器件采用獨立的負荷隔離開關，使用安全可靠；

● 采用過零位技術，緊急情況下可強制置零（同時切斷兩路電源），滿足消防聯動需要；

● 執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無嗓音、沖擊力??；

● 操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；

● 執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；

● 具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；

● 安全性能好，自動化程度高，可靠性高，使用壽命8000 次以上；

● 機電一體化設計，開關轉換準確、靈活、順暢，采用的邏輯控制技術，抗干擾能力強，對外無干擾；

● 具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作（| -o- ||）；

● 安裝方便，控制回路采用接插式端子連接；

● 四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

基本型開關控制特性

● 適用于兩路電源的主備系統，自投自復

● 可外接進行功能擴展。

● 自動、遠控、手動控制功能；

● 延時0.5s 檢測信號，防止誤動作；

● 自動狀態具有遠程控制“O”位；

● 鑰匙開關選擇操作方式；

● 可配RS-485 通訊接口（選配件），可根據用戶需要進行配置。

1. 外接端子接線說明

101 ～ 103: 常用電源外接狀態指示型號輸出（有源AC220V/0.5A）

101--- 信號燈公用零線及3P 零線輸入端 102--- 常用電源信號輸出 103--- 常用合閘信號輸出

201 ～ 203: 備用電源外接狀態指示信號輸出( 有源AC220V/0.5A)

201--- 信號燈公用零線及3P 零線輸入端 202--- 備用電源信號輸出 203--- 備用合閘信號輸出

301---DC24V 正極輸入 302---DC24V 負極輸入

401--- 控制公共端； 402--- 常用合閘； 403--- 雙分位置； 404--- 備用合閘；
